液动扇形盲板阀

零售价

0.0

元

市场价

0.0

元

浏览量:

1000

产品编号

型号:

F743CX

规格:

DN50-DN1200

适用温度:

120℃、200℃、300℃

适用介质:

煤气及有毒、有害、易燃气体

数量

-

+

库存:

0

所属分类

返回列表



1

联系我们

产品描述

参数

详细参数

　　液动扇形盲板阀主要由左阀体、右阀体、翻板、密封圈、丝杆、液压油缸等零件组成，并由底座、支撑柱构成一个钢性结构体。阀门中设有夹紧油钢和翻板油缸，夹紧油缸通过杠杆副和丝杆螺旋副驱动左、右阀体完成松开、夹紧动作、翻板油缸驱动翻板完成开关动作。橡胶密封圈镶嵌在翻板上，具有耐高温、密封性能好、维护方便、使用寿命长等特点。

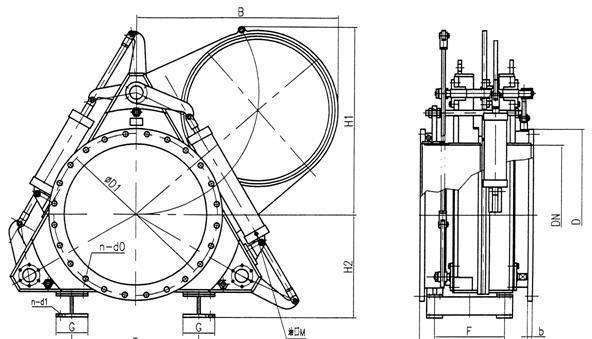

　　液动盲板阀结构图

　　液动扇形盲板阀结构特点;

　　1、采用扇形结构，阀门启闭作<90°的回转，启闭迅速自操作灵活方便。

　　2、丝杆增力夹紧结构，自锁性好，密封副不会动松开造成介质外漏。

　　3、增加了水冷机构的阀门，最高耐温≤450℃，尤其适用干法除尘及冷却系统。

　　4、配有多种驱动方式可供选择，气动、液动、电动可实现计算机程序控制。

　　5、泄漏率：符合GB/T13927。

液动扇形盲板阀

　　液动扇形盲板阀可以单合远距离控制，亦可多台联网远距离控制，非正常情况下还可以利用阀门本身装置手动操作。本系列盲板阀根据传动不同还生产有手动扇形盲板阀和蜗动扇形盲板阀，气动扇形盲板阀等，也可以根据客户要求设计定做。

温馨提示：

　　本文中所有文字、数据、图片均只适用于参考。需要查看更多扇形盲板阀的性能参数、结构尺寸参数、价格等详情，或要求高质量印刷样本，请联系我们

扫二维码用手机看

液动扇形盲板阀外形及连接尺寸表

DN	L	D	D1	A	H	A	b	n-d
300	500	440	395	480	720	360	22	12-22
350	500	490	445	520	810	380	22	12-22
400	600	540	495	600	920	400	22	16-22
450	600	595	550	658	995	427	24	16-22
500	600	645	600	712	1102	452	24	20-23
600	600	755	705	874	1600	650	26	20-24
700	600	860	810	970	1700	700	30	24-24
800	800	975	920	1100	1860	1125	30	24-30
900	800	1075	1020	1200	2055	1270	32	24-30
1000	800	1175	1120	1320	2240	1400	35	28-30
1100	800	1275	1220	1510	2425	1535	35	28-30
1200	800	1375	1320	1625	2621	1680	35	32-30
1300	800	1475	1420	1749	2760	1770	35	32-33
1400	850	1575	1520	1856	2960	1925	35	36-30
1500	850	1690	1630	1976	3105	2050	35	36-30
1600	850	1790	1730	1273	3300	2160	35	40-30
1800	1100	1990	1930	2335	3610	2370	35	44-30
2000	1100	2190	2130	2570	3960	2620	35	46-30
