电动扇形盲板阀

零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
型号:
F9T43CX
规格:
DN300-DN2000
适用温度:
120℃、200℃、300℃
适用介质:
煤气及有毒、有害、易燃气体
数量
-
+
库存:
0
所属分类
返回列表
1
产品描述
参数
详细参数

  电动扇形盲板阀主要由左阀体、右阀体、丝杆副、翻板、密封圈、丝杆、电动夹紧装置等零件组成,并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧和翻板装置,夹紧装置通过杠杆副和丝杆螺母副驱动左、右阀体完成松开、夹紧动作,翻板驱动翻板完成开关动作。橡胶密封圈镶嵌在翻板上,具有耐高温、密封性能好、维护方便、使用寿命长等特点。该系列还有蜗动扇形盲板阀 ,液动扇形盲板阀及手动扇形盲板阀等,客户需要特殊规格可定做。

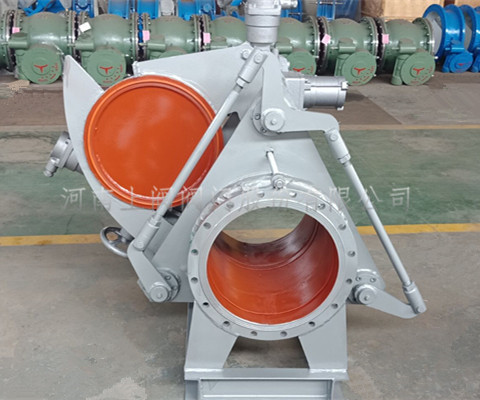

电动扇形盲板阀

  电动扇形盲板阀可以单台远距离控制,亦可多台联网距离控制。正常情况下还可以利用阀体本身装置手动操作。

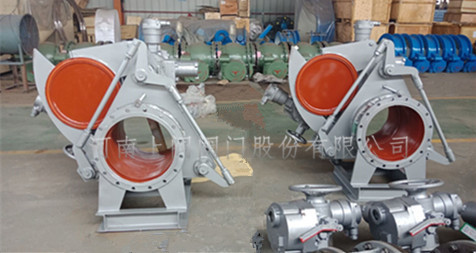

电动扇形盲板阀


温馨提示:

  本文中所有文字、数据、图片均只适用于参考。需要查看更多扇形盲板阀的性能参数、结构尺寸参数、价格等详情,或要求高质量印刷样本,请联系我们




扫二维码用手机看
详细参数

电动扇形盲板阀外形尺寸及连接尺寸表

DN b L D D1 H H1 A B C n-d
300 500 440 395 720 360 480     18 12-22
350 500 490 445 810 380 520     18 12-22
400 600 540 495 850 405 600     24 16-22
450 600 595 550 905 430 658     24 16-22
500 600 645 600 1080 750 712     26 20-23
600 600 755 705 1590 830 874     26 20-24
700 600 860 810 1680 880 970     26 24-24
800 800 975 920 1860 1125 1100 1130 525 35 24-30
900 800 1075 1020 2055 12710 1200 1220 570 35 24-30
1000 800 1175 1120 2240 1400 1320 1320 620 35 28-30
1100 800 1275 1220 2425 1535 1510 1420 670 35 28-30
1200 800 1375 1320 2620 1680 1625 1490 700 35 32-30
1300 800 1475 1420 2760 1770 1749 1490 700 35 32-30
1400 850 1575 1520 2960 1925 1856 1490 700 35 36-30
1500 850 1690 1630 3105 2050 1976 1590 750 35 36-30
1600 850 1790 1730 3300 2160 2093 1690 800 35 40-30
1800 1100 1990 1930 3610 2370 2335 1890 900 35 44-30
2000 1100 2190 2130 3960 2620 2570 2070 1000 35 46-30
