套筒式伸缩器

零售价

0.0

元

市场价

0.0

元

浏览量:

1000

产品编号

型号:

SSQ-II-6 SSQ-II-10 SSQ-II-16 SSQ-II-25

规格:

DN50-DN3000

适用温度:

≤135℃

适用介质:

水、海水、油、酸、碱

数量

-

+

库存:

0

所属分类

返回列表



1

联系我们

产品描述

参数

详细参数

　　套筒式伸缩器是根据管路安装的实际情况，为便于管路附件的拆装维修而研制开发的产品，具有设计新颖合理，结构简单紧凑、体积小、重量轻、密封性严、寿命长、摩擦力小、防拉出等优点。彻底解决了现有伸缩器填料摩擦力大、易泄露、难加工、易拖出的缺点。

　　套筒式伸缩器，它由外筒和内筒组成，外筒和内筒的法兰片上装有限位杆，在外筒的内壁上设有限位块，外筒和内筒之间由V型橡胶圈来密封。

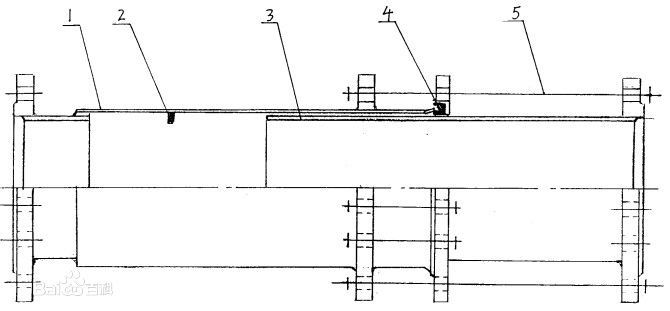

　　一种改进的套筒式伸缩器，由外筒(1)和内筒(3)组成，其特征在于：外筒(1)和内筒(3)的法兰片上装有限位杆(5)，外筒(1)的内壁上设有限位块(2)，外筒(1)和内筒(3)之间由V型橡胶圈(4)来实现密封。

　　温馨提示：

　　本文中所有文字、数据、图片均只适用于参考。需要查看更多BF型单法兰松套限位伸缩器的性能参数、结构尺寸参数、价格等详情，或要求高质量印刷样本，请联系我们

扫二维码用手机看

套筒式伸缩器外形及连接尺寸参考值

公称通径DN	法兰连接尺寸																安装尺寸	伸缩量δ
	0.6MPa				1.0MPa				1.6MPa				2.5MPa
	法兰外径D	螺栓孔中心圆直径D1	螺栓孔		法兰外径D	螺栓孔中心圆直径D1	螺栓孔		法兰外径D	螺栓孔中心圆直径D1	螺栓孔		法兰外径D	螺栓孔中心圆直径D1	螺栓孔
	法兰外径D	螺栓孔中心圆直径D1	n	d0	法兰外径D	螺栓孔中心圆直径D1	n	d0	法兰外径D	螺栓孔中心圆直径D1	n	d0	法兰外径D	螺栓孔中心圆直径D1	n	d0
50	140	110	4	14	165	125	4	19	165	125	4	19	165	125	4	19	155	30
65	160	130	4	14	185	145	4	19	185	145	4	19	185	145	8	19	170	30
80	190	150	4	19	200	160	8	19	200	160	8	19	200	160	8	19	185	30
100	210	170	4	19	220	180	8	19	220	180	8	19	235	190	8	23	200	40
125	240	200	8	19	250	210	8	19	250	210	8	19	270	220	8	28	215
150	265	225	8	19	285	240	8	23	285	240	8	23	300	250	8	28	215
200	320	280	8	19	340	295	8	23	340	295	12	23	360	310	12	28	250
250	375	335	12	19	395	350	12	23	405	350	12	28	425	370	12	31	265	50
300	440	395	12	23	445	400	12	23	460	400	12	28	485	430	16	31	280	50
350	490	445	12	23	505	460	16	23	520	460	16	28	555	490	16	34	300	50
400	540	495	16	23	565	515	16	28	580	515	16	31	620	550	16	37	315	50
450	595	550	16	23	615	565	20	28	640	565	20	31	670	600	20	37	330
500	645	600	23	23	670	620	20	28	715	620	20	34	730	660	20	37	345	60
600	755	705	20	26	780	725	20	31	840	725	20	37					360	60
700	860	810	24	26	895	840	24	31	910	840	24	37					380	80
800	975	920	24	31	1015	950	24	34	1025	950	24	40					400	80
900	1075	1020	24	31	1115	1050	28	34	1125	1050	28	40					425	80
1000	1175	1120	28	31	1230	1160	28	37	1255	1160	28	43					450	90
1200	1405	1340	32	34	1455	1380	32	40	1485	1380	32	49					475	90
1400	1630	1560	36	37	1675	1590	36	43	1685	1590	36	49					500	90
1600	1830	1760	40	37	1915	1820	40	49	1930	1820	40	56					530	100
1800	2045	1970	44	40	2115	2020	44	49	2130	2020	44	56					560	110
2000	2265	2180	48	43	2325	2230	48	49	2345	2230	48	62					600
2200	2475	2390	52	43	2550	2440	53	56	2555	2440	52	62					680
2400	2685	2600	56	43	2760	2650	56	56	2765	2650	56	62					680	120
2600	2905	2810	60	49	2960	2850	60	56	2965	2850	60	62					680	120
2800	3115	3020	64	49	3180	3070	64	56									750
3000	3315	3220	68	49	3405	3290	68	62									750
