多层次硬密封煤气蝶阀

零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
型号:
规格:
DN80-DN900
适用温度:
≤250℃
适用介质:
水、油品、弱腐蚀性流体
数量
-
+
库存:
0
所属分类
返回列表
1
产品描述
参数
详细参数

  多层次硬密封煤气蝶阀结构合理、体积小、重量轻、开启力矩小、重量轻、操作灵活、流量特性趋于直线,调节性能优越、密封可靠、适用工况范围广。经长期使用验证、产品性能优良,深受用户的好评。

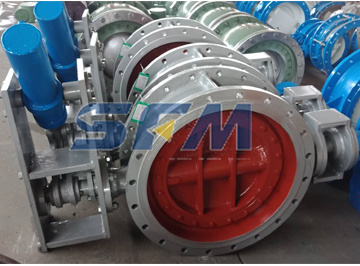

多层次硬密封蝶阀

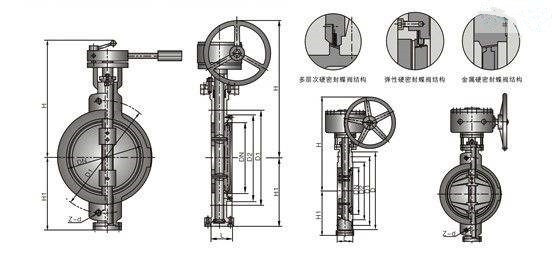

多层次硬煤气蝶阀结构图

  多层次硬密封煤气蝶阀特点;

  1,结构合理、重量轻、操作灵活、密封可靠。

  2,密封圈采用不锈钢板和非金属材料叠加而成,阀门关闭时密封福间形成多个环线密封,使密封效果更好。

  3,该系列蝶阀采用三偏心结构,密封面采用斜推面形式,阀门密封力由阀杆扭矩传递到斜锥面上的压应力形成,合理的设计消除了阀板轴端密封面与阀座的过程接触摩擦,避免擦伤,关闭时越关越紧,密封可靠,开启后密封面完全脱离接触,保护密封面,使阀门使用寿命更长。

  4,适用范围广,具有耐腐蚀、耐高温、耐擦伤、使用寿命长等优点。该阀门适用性强,可代替其它多种阀门使用。

  5,有精确的同步指示机构,能在最方便、显眼的位置,指示阀门的启闭状态。

  多层次硬密封煤气蝶阀为偏心金属密封结构,密封形式为金属对金属密封,可调换金属密封圈对金属密封,不锈钢板与石墨复合板密封圈对金属密封.硬密封蝶阀的驱动形式除了电动之外还有:手动,蜗轮杆传动,气动等。


  温馨提示:

  本文中所有文字、数据、图片均只适用于参考。需要查看更多硬密封煤气蝶阀的性能参数、结构尺寸参数、价格等详情,或要求高质量印刷样本,请联系我们




扫二维码用手机看
详细参数

多层次硬密封煤气蝶阀主要技术性能参数

零件名称 材料
阀体

HT200、Q235、QT450-10、WCB、CFBM、1Cr5Mo

阀杆 1Cr18Ni9Ti、1Cr13、2Cr13、40C、45#
阀板 Q235、QT450-10、WCB、CF8M、1Cr5Mo
密封副 1Cr13、CoCrW、1Cr18Ni9Ti、0Cr18Ni9+(橡胶石棉板、柔性石墨、四氧乙烯
