气动对夹式硬密封蝶阀

零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
型号:
Dd673H
规格:
DN100-DN600
适用温度:
≤300℃
适用介质:
煤气、空气
数量
-
+
库存:
0
所属分类
返回列表
1
产品描述
参数
详细参数

  气动对夹式硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。

  气动对夹式蝶阀

  气动对夹式硬密封蝶阀特点;

  1、气动对夹式硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

  2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

  3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.

  4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

  5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

  6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

  气动对夹式硬密封蝶阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长。

  煤气蝶阀根据密封形式的不同,主要分为硬密封煤气蝶阀和橡胶软密封蝶阀,


温馨提示:

  本文中所有文字、数据、图片均只适用于参考。需要查看更多煤气蝶阀的性能参数、结构尺寸参数、价格等详情,或要求高质量印刷样本,请联系我们




扫二维码用手机看
详细参数

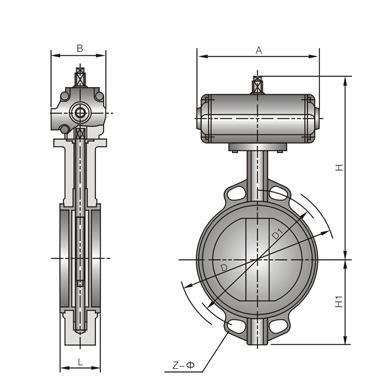

气动对夹式硬密封蝶阀主要性能参数

公称通径

(DN)

公称压力0.25MPa
结构长度 端部连接 外形尺寸
Lj Lf D Do b Dn n-d D1 d1 H H1
50 43 108 140 88 16 110 4-14 59 49 250 85
65 46 112 160 108 16 130 4-14 76 64 265 95
80 64 114 190 124 18 150 4-18 90 78 280 110
100 64 127 210 144 18 170 4-18 110 96 295 120
125 70 140 240 174 18 200 8-18 135 121 315 135
150 76 140 265 199 20 225 8-18 161 146 340 148
200 89 152 320 254 22 280 8-18 222 202 380 190
250 114 165 375 309 24 335 12-18 278 254 420 218
300 114 178 440 363 24 395 12-22 330 303 480 250
350 127 190 490 413 24 445 12-22 382 351 505 275
400 140 216 540 463 24 495 16-22 432 398 540 300
450 152 222 595 518 24 550 16-22 484 450 580 350
500 152 229 645 568 26 600 20-22 535 501 625 370
600 154 267 755 667 30 705 20-26 636 602 700 430
700 165 292 860 772 26 810 24-26 726 765 480
800 190 318 975 878 26 920 24-30 826 840 550
900 203 330 1075 978 26 1020 24-30 926 用户 930 600
1000 216 410 1175 1078 26 1120 28-30 1028 1135 650
1200 254 470 1375 1275 26 1320 32-30 1228 规定 1275 750
1400 279 530 1575 1510 26 1520 36-30 1428 1380 850
1600 318 600 1790 1710 26 1730 40-30 1628 制定 1485 960
1800 356 670 1990 1918 26 1930 44-30 1828 1610 1060
2000 406 760 2190 2125 26 2130 48-30 2028   1730 1160
