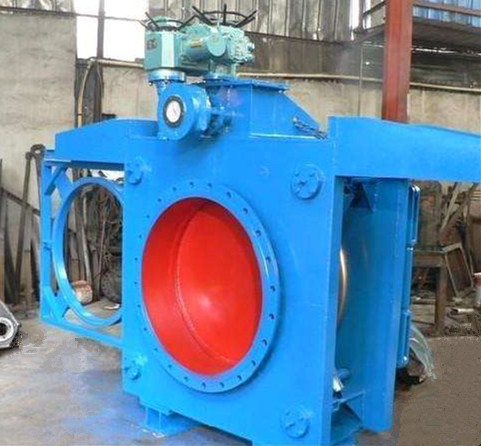

敞开式电动插板阀
敞开式电动插板阀
+
  • 敞开式电动插板阀
  • 敞开式电动插板阀

敞开式电动插板阀

型号:

KF941

规格:

DN400-DN2800

适用温度:

120℃、200℃、300℃

适用介质:

煤气及有毒、有害、易燃气体


返回列表 联系我们
  • 产品描述
  • 详细参数
  •   敞开式电动插板阀为敞开式设计结构,具有重量轻,易维护(密封胶圈更换、电液动装置维护检查、更换、阀门的局部维护均在外部,不影响阀门正常运行,阀门的运动过程、开关状态直观性好,启闭后检查完成状态极为方便,具有封闭式不可替代的优越,缺点是启闭时有少量的煤气外漏操作人员注意防护。

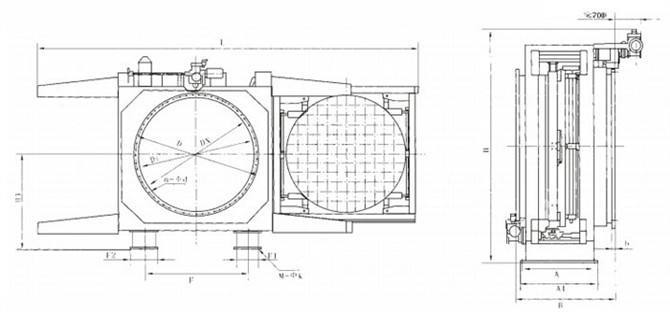

    敞开式电动插板阀结构图

      1、敞开式插板阀的阀体采用框架式结构,

      2、密封副部位采用不锈钢与橡胶密封,密封可靠,寿命长。

      3、敞开式插板阀采用弹簧夹紧机构,同步性好。

      4、敞开式插板阀密封圈装在阀板上,便于更换。

      5、增加了水冷机构的冶金阀门,最高耐温可达450℃,尤其适用干法除尘系统。

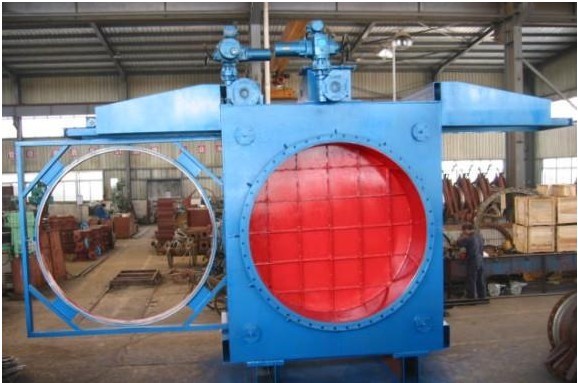

    敞开式电动插板阀

      6、配有多种驱动方式可供选择,液动、电动可实现计算机程序控制。

      在设计上吸收了国外插板阀浮动阀板的优点;压紧机构采多用齿圈、齿轮、梯形螺纹、丝杆副同步双向压紧。左、右旋梯形螺纹丝杆同步压紧的优点是;起动力矩小,螺纹副自索性好,阀门密封可靠,板移动采用销齿传动机构,不易积灰,满足了粉尘多,润滑条件差,工作环境恶劣的场合下使用。

      本阀对面可配置防爆型控制柜,实行现场控制和远距离于PLC系统连接控制,设置距离10米以上。

      敞开式电动插板阀根据设计不同又推出了其其它几种插板阀;如敞开式气动插板阀 ,封闭式电动插板阀等等,特殊型号客户也可以定制。

    敞开电动插板阀


    温馨提示:

      本文中所有文字、数据、图片均只适用于参考。需要查看更多插板阀的性能参数、结构尺寸参数、价格等详情,或要求高质量印刷样本,请联系我们

  • 敞开式电动插板阀主要性能参数

    DN L D D1 b n~d H H1 L1 A A1 F F1 F2 M-K
    400 600 540 495 18 16-22 1300 350 2210 600 680 500 160 220 4-23
    450 600 595 550 18 16-22 1520 400 240 600 680 500 1660 220 4-23
    500 600 645 600 18 20-26 1600 450 2540 600 680 500 160 220 4-23
    600 800 755 705 24 24-26 1750 500 2720 600 680 900 280 340 8-23
    700 800 860 810 24 24-30 1884 720 2815 600 680 950 280 340 8-23
    800 800 975 920 24 24-30 1970 800 3115 600 680 1045 280 340 8-23
    900 800 1075 1020 24 34-30 2086 880 3640 600 910 1250 280 340 8-23
    1000 800 1175 1120 24 28-30 2250 960 3940 820 910 1250 280 340 8-23
    1200 1200 1375 1320 26 32-30 2837 1165 5930 1100 1180 1060 480 560 8-33
    1400 1200 1575 1520 26 36-30 3057 1285 6530 1100 1220 1400 480 560 8-33
    1600 1200 1790 1730 32 40-30 3257 1385 7130 1100 1180 1560 480 560 8-33
    1800 1400 1990 1930 32 44-30 3400 1428 7730 1100 1180 1750 230 560 8-33
    2000 1400 2190 2130 32 48-30 4010 1850 8400 1200 1280 1800 230 560 8-33
    2200 1600 2405 2340 32 52-30 4110 1950 9050 1200 1280 1900 230 560 8-33
    2400 1600 2605 2540 32 56-33 4365 2050 9600 1200 1280 2360 230 560 8-33
    2600 1800 2805 2740 34 60-33 4375 2141 8567 1340 1410 2332 300 600 8-36
    2800 1800 2960 3030 36 64-36 4554 2280 8952 1340 1410 2532 300 600 8-36
