手动扇形盲板阀

零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
F43AX
型号:
F43AX
规格:
DN100-DN1400
适用温度:
120℃、200℃、300℃
适用介质:
煤气及有毒、有害、易燃气体
数量
-
+
库存:
0
所属分类
返回列表
1
产品描述
参数
详细参数

  手动扇形盲板阀由左阀体、右阀体、中阀体、连接螺杆(三根)组成。用板手旋转连接螺杆,使左右阀体完成夹紧和松开动作,利用阀板上盲板和通孔板的位置变换达到启闭目的。蜗动扇形盲板阀和气动扇形盲板阀具有结构简单,重量轻,性能可靠,操作方便等特点。

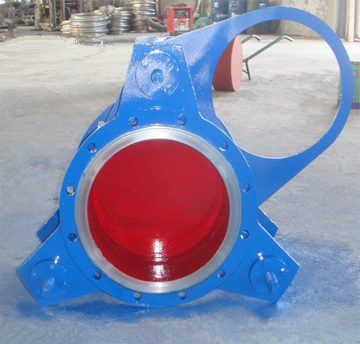

手动扇形盲板阀

  手动扇形盲板阀为短结构系列,橡胶密封圈分别安装在左、右阀体上。

手动盲板阀


温馨提示:

  本文中所有文字、数据、图片均只适用于参考。需要查看更多盲板阀的性能参数、结构尺寸参数、价格等详情,或要求高质量印刷样本,请联系我们



扫二维码用手机看
详细参数

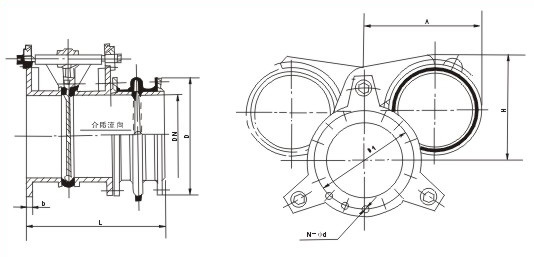

手动扇形盲板阀外形尺寸及参数

DN L D D1 H A b n-d
100 210 210 170 230 202 12 4-18
150 210 265 225 260 270 16 8-18
200 230 320 280 310 350 18 8-18
250 250 375 335 330 400 18 12-18
300 270 440 395 350 450 18 12-23
350 290 490 445 380 500 18 12-23
400 310 540 495 405 550 24 16-23
450 330 595 550 430 600 26 16-23
500 350 645 600 750 680 26 20-23
600 390 755 705 830 840 28 20-24
700 430 860 810 880 1050 28 24-24
800 470 975 920 900 1150 28 24-30
900 470 1075 1020 1000 1300 28 24-30
1000 470 1175 1120 1100 1450 28 28-30
